jeudi 30 octobre 2014

[Saturn] Puce compatible V1 et V2


Puce compatible V1 et V2

Si vous avez une V1.1 et V1.2,vous devez utiliser la nappe 20 Pins.

Si vous avez une V1.3 ou V2,vous devez utiliser la nappe 21 Pins.
Vous devez aussi souder le Jumper J14



Installation d'une puce sur une V1.2


Installer la puce en mettant un isolant dessous !


Relier le +5V directement sur l'alimentation


Connecter bien les nappes en fonction de votre version
(attention au sens)



Plus qu'à mettre un jeu gravé,voir:
[Saturn] Lire les jeux gravés + Changement Zone Jeu


Enjoy !

lundi 27 octobre 2014

[Mega CD1] Changer la lentille JVC Optima 5


Changer la lentille JVC Optima 5 d'un
Mega CD1

Si votre lecteur tourne,mais que le Mega CD 1 ne lit pas les jeux ni les cd audio la lentille est HS.


Commander une lentille référence:
JVC OPT-5 (Optima 5)


Démonter la lentille

Enlever les 2 vis et la plaque


Enlever les 2vis


 Tournez cette vis pour abaisser le lecteur et faites glisser le tiroir CD


Enlever le connecteur


Débrancher les 3 connecteurs


Enlever les 2 vis


Déplacer légèrement le clip de verrouillage pour faire glisser la tige


Faites sortir la tige en soulevant légèrement


Retirer la lentille


Retirer la vis avec le rail pour le mettre sur la nouvelle lentille



Remonter tout avec la nouvelle lentille

Lors du remontage,vérifier que ce sois comme sur les 2 photos




Enjoy !

vendredi 24 octobre 2014

[MegaCD] Changer la Zone d'un Jeu


Mega CD : Changer la zone d'un jeu

Si vous utilisez un MEGA-CD 1 ou 2
pour profiter des jeux US/JAP il va falloir modifier la zone

----------------------
Avant de commencer !

Si votre image est au format iso/cue passer à l'étape SCDToolz

Si votre image est au format iso/ape/cue
 Décompresser vos fichiers audio APE en WAV en suivant ce tuto

Si votre image est au format bin/cue

CDmage

 Ouvrir CDmage, cliquez sur "File", puis "Open" et chargez le fichier .cue
Cliquez sur "Edit", puis "Select all"
Faites un clic droit dessus et sélectionnez "Extract tracks"
Dans la fenêtre changer comme ceci :

Extract tracks to : Choisir un dossier de destination
Track naming scheme : Track?n.?e
Mode1 as : Mode1/2048
Audio as :  Wave file
Décocher Keep broken files

Pour finir faites Extract

Sega Cue Maker

Ouvrir SegaCueMaker et charger le dossier précédent
Cliquez sur "Generate cue" puis sur "Save cue"

Vérification:
Ouvrir le fichier .cue créé avec bloc-note
1 - Vérifier que la piste iso soit en MODE1/2048
2 - Supprimez la ligne 4 "POSTGAP" (Track01.iso)
 ----------------------


Patcher un ISO Mega-CD avec SCDToolz

SCDToolz : Dézoner votre jeu
Ouvrir SCDToolz, cliquez sur "File" puis "Browse for images..." :
Ouvrir l'image iso du jeu (ex : Track01.iso)
Cliquez sur "File" puis "Convert Region" et "To Europe"
SCDToolz créé un nouveau fichier ISO nommé "(CONV to e)Track01.iso"
Fermez SCDToolz
Supprimer l'ISO d'origine (ici "Track01")
Renommer l'iso converti "(CONV to e)Track01" en "Track01"
(pour qu'il soit reconnu lors du chargement du fichier CUE)

Graver le fichier .cue !


Note importante :
Votre jeu pourrait avoir des dysfonctionnements pendant le jeu si vous jouez avec une Megadrive européenne (musiques décalées...)
Ces perturbations sont dûes à la fréquence de la console (50Hz) alors que votre jeu d'import est optimisé pour tourner à une fréquence de 60Hz comme avec une Genesis ou une Megadrive japonaise.

Je vous recommande vivement d'utiliser une Megadrive switchée !
Démarrez votre Megadrive en mode PAL 50Hz
Une fois sur l'écran du BIOS Mega-CD, basculez-là en NTSC 60Hz


Enjoy !

Source : Merci à ce super site,gametronik.com

jeudi 23 octobre 2014

[Atari] Jaguar en 60Hz



Atari Jaguar en 60Hz

NOUVEAU >> TUTO VIDEO !


-------------------------
Requis :

1 interrupteur 3pins/2 positions

-------------------------

 1ère étape : Démonter la console

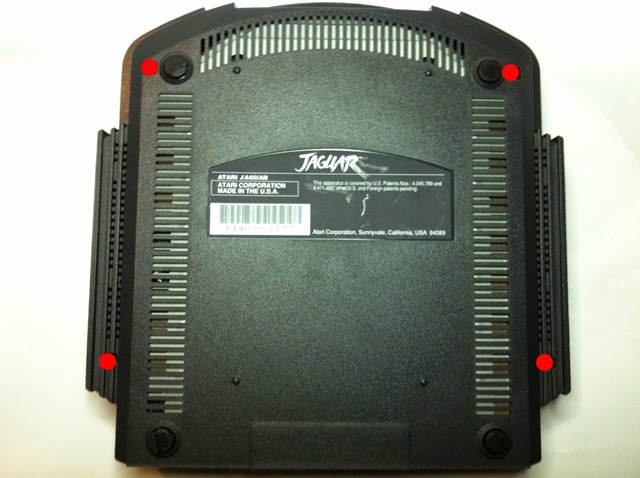

Commencer par enlever les 4 vis a l'arrière pour enlever la coque

Faire ensuite levier avec un tournevis

Et pour finir enlever les 4 vis sur la carte mère

  2ème étape : Enlever la résistance R140


3ème étape : Relier 2 fils à la place de la résistance


Faites ensuite passer les 2 fils en haut a droite dans le trou


4ème étape : Mettre le switch

Faites un trou pour passer le switch
(pratique pas besoin de percer la plaque)

Relier ensuite les 2 fils au switch

Info: Si les 2 fils ne sont PAS reliés vous êtes en 60Hz :-)

Maintenant remonter la console et profiter !

mardi 21 octobre 2014

[Nes-Snes] Réparer une alimentation Nintendo HS


Réparer une alimentation Nintendo
NES ou SNES

Les 3/4 du temps en enroulant le câble,le fil se coupe a l'intérieur.
Pour le réparer on va d'abord démonter l'alimentation,avec sois l'embout adapté,sinon moi je l'ai créé avec une dremel.


1 - Couper les 2 câbles qui sont reliés


2 - Couper environ 15cm de câble pour supprimer ce qui est défectueux

Dénuder les extrémités


3 - Récupérer le passe-fil (caoutchouc)

Avec une dremel (ou une pince) couper le pour le récupérer


4 - Souder les 2 câbles

Remettre le "couvre" cable blanc et souder les 2 câbles.
Faites un tour de câble à l'intérieur pour faire "tampon" si on tire dessus



Vous n'avez plus qu'à remonter votre câble il est prêt !

Enjoy !

mercredi 15 octobre 2014

[Snes] Switchless

Super Nintendo/Super Famicom
en mode Switchless

NON Compatible Snes 1 Chip

------------
 Requis :

PIC 16F630 Programmée + Diode Bicolor
http://www.ebay.fr/sch/dragoncity17/m.html

Commande
(EN FRANCE UNIQUEMENT)

Envoi rapide sous 5 jours ! :)

 Vous allez recevoir ensuite un numéro de suivi,mais ne faites pas attention au site La Poste ce n'est pas mis à jour automatiquement !




Facultatif :
Résistance 10KΩ (si suppression du CIC)
------------


Avant de commencer,voici comment cela fonctionne :

Le Super CIC (Clock Integrated Circuit) permet de changer la Zone/Fréquence depuis le bouton Reset.

Pressez le Bouton Reset plus d'une seconde pour changer de fréquence
LED Rouge : 60Hz forcé
LED Bleu : 50Hz forcé
LED Violet : Automatique

Le mode automatique détecte les jeux insérés et les fait démarrer dans leur fréquence d'origine.
(Un jeu PAL démarrera en 50Hz et un jeu US/JAP démarrera en 60Hz)

Le mode 50Hz forcé et 60Hz forcé fait passer les jeux PAL/US/JAP en 50Hz ou 60Hz.

Mais pour contourner les protections au démarrage de certains jeux, la console va d'abord le démarrer à la fréquence originale du jeu puis 9 secondes plus tard, le basculé automatiquement à la fréquence choisie.

Reset Normal : Appuyez rapidement sur le Bouton Reset
La dernière configuration choisie reste en mémoire après extinction de la console.

Certains jeux PAL auront des bugs si vous les forcer en 60hz
Ces bugs ne sont pas dus à la modification en switchless,certains jeux européens PAL on été « reprogrammés » où « recodés » pour pouvoir fonctionner correctement sur nos consoles européennes,voici la liste:
http://www.ffviman.fr/switch-snes/jeux-a-problemes.html

INSTALLATION DU MODE SWITCHLESS


 1a - Relier les pins du PIC "Super CIC" (garder le CIC)

Tuto Vidéo

Il faut soulever les Pins du CIC 1,2,10 et 11 et souder sur la carte mère.
Il faut soulever les Pins du S-PPU 1(Pin24) & 2(Pin30), et souder directement dessus.


Pour la patte 2 du PIC:
On peut la relier sur le composant appelé "S-CLK" ou "HCU04" à la Pin 6.
Ou comme je le faisais dans la vidéo,a la Pin 7 du CIC.

 1b - Relier les pins du PIC "Super CIC" (supprimer le CIC)

Donc cette fois-ci pas besoin de soulever les pins du CIC car on va l'enlever complétement.
Il faut soulever les Pins du S-PPU 1(Pin24) & 2(Pin30) et souder directement dessus.



Pour la patte 2 du PIC:
On peut la relier sur le composant appelé "S-CLK" ou "HCU04" à la Pin 6.
Ou comme je le faisais dans la vidéo,a la Pin 7 du CIC.



Enjoy !


Pour plus de détail voici a quoi correspond les pins


mardi 14 octobre 2014

[Master System 2] Switchless


Master System 2 en mode Switchless

NOUVEAU >> TUTO VIDEO !



------------
 Requis :
PIC 16F630 Programmée + Diode Bicolor
http://www.ebay.fr/sch/dragoncity17/m.html

Commande
(EN FRANCE UNIQUEMENT)

Envoi rapide sous 5 jours ! :)

 Vous allez recevoir ensuite un numéro de suivi,mais ne faites pas attention au site La Poste ce n'est pas mis à jour automatiquement !



------------

Avant de commencer,voici comment cela fonctionne :

Le Switchless Mod permet le Dézonage 50 / 60 Hz en utilisant Bouton Reset.

Pressez le Bouton Reset plus d'une seconde pour changer de fréquence
La Led change de couleur (50Hz : Bleu,60Hz : Rouge)

Reset Normal : Appuyez rapidement sur le Bouton Reset pour mettre en pause

La dernière configuration choisie reste en mémoire après extinction de la console.


INSTALLATION DU MODE SWITCHLESS

1 - Couper la piste et relier 2 fils (bouton reset)


2 - Relier les pins du PIC



3 - Faites un trou pour passer la Diode



Enjoy !
